用途：	电网保护	结构：	敞开式
分断电流范围：	一般用途熔断器	类型：	插片式
熔体材料：	镀银铜片	使用范围：	高压熔断器
最大电压：	15kv	最大电流：	15ka
保持电流：	200	动作温度：	100
温控范围：	15	型号：	Pd-15
规格：	100A	商标：	东高
包装：	3	产量：	10000

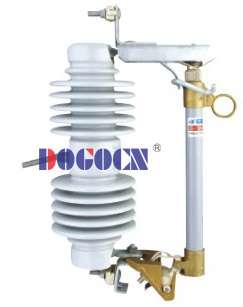

1.产品用途 跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。它安装在35kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。安装在配电变压器上，可以作为配电变压器的主保护，所以，在35kV配电线路和配电变压器中得到了普及。2.正常使用条件 2.1环境温度：不高于+40℃，不低于-30℃；2.2海拔高度：不超过1000m；（1000m以上可按GB311.进行修正）2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s 3.主要技术参数 型号 额定电压(KV) 额定电流A 开断电流KVA 冲击电压（峰值）KV 工频耐压(KV) 爬距mm PD3-12/100A 12 100 6.3 125 45 350 PD3-12/200A 12 200 12.5 125 45 350 4.工作原理 跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。4.熔断器选用 安装地点的短路容量应在跌落式熔断器额定断流容量范围内。若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。5.熔丝的选择 熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。实践中常按以下原则选择：配电变压器容量为160kVA以下的，熔丝按变压器额定电流的2～3倍来选；配电变压器容量为160kVA及以上的，按1.5～2倍选择。熔丝的选择还必需考虑熔丝的熔断特性能否与上级保护时间相配合，这是决定采用熔丝保护能否生效的关键问题。配电线路的速断保护动作时间很短，约为0.1s左右。根据熔丝的特性曲线，在0.1s内使熔丝熔断的电流应不小于额定电流的20倍。这一数据是保证熔丝与首端断路器配合的必要条件。6.跌落式熔断器的安装 (1)安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。?
